Цех будують навколо технології, а не навпаки. Спочатку — план розстановки обладнання й маршрути, потім каркас, висота та інженерія під них.
Виробнича будівля відрізняється від складу тим, що в ній усе прив’язане до обладнання: де стоїть прес, куди йде стружка, скільки важить заготовка на крані, яка потужність на введенні. Помилка в цих вихідних даних дорожча за саму будівлю.
Тому ми просимо технологічну схему або хоча б перелік обладнання до початку проєктування. Якщо її ще немає — допомагаємо скласти разом із вашим технологом, бо від неї залежать крок колон, висота і клас підлоги.
Однакова оболонка, різне наповнення. Оберіть найближчий сценарій — від нього залежить планування.
Кран-балка, посилена підлога, витяжка над зварювальними постами, компресорна.
Аспірація, підвищені вимоги до пожежної безпеки, окремий склад сировини.
Миючі поверхні, санітарні зони, окремі потоки сировини й готової продукції.
Великі прольоти без колон, широкі проїзди, зона контролю якості.
Два контури в одній будівлі з різною висотою та температурним режимом.
Офісно-побутова вставка з роздягальнями, їдальнею та кабінетами.
Перелік вузлів, які ми проєктуємо, комплектуємо та узгоджуємо між собою.
Рамна конструкція з розрахунком під снігове та вітрове навантаження вашого регіону. Прольоти без внутрішніх опор — від 12 до 30 м.
Сендвіч-панелі 50–150 мм з мінватою або PIR, або профільований лист для неутеплених будівель.
Одно- або двосхила, сендвіч-панель чи профнастил, організований водовідвід, снігозатримувачі.
Секційні ворота від 3×3 до 6×6 м, ручні або з автоматикою. Вхідні та протипожежні двері.

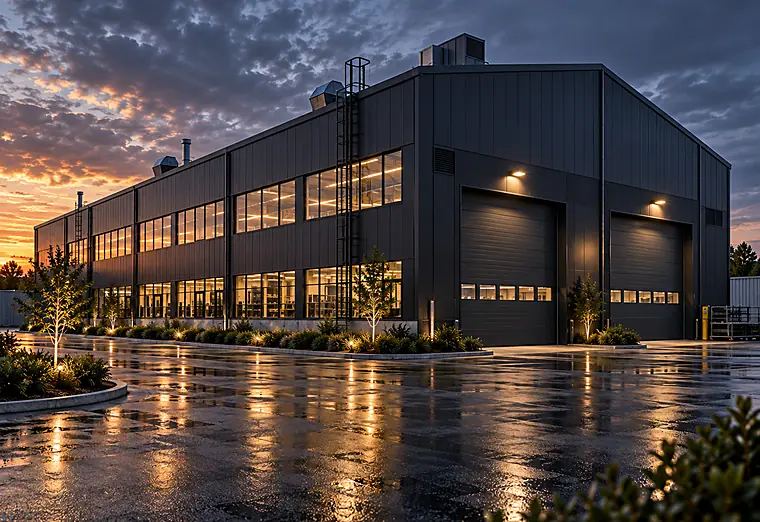

Стрічкове скління, світлові ліхтарі в покрівлі, вікна у службових зонах.
Бетон із топінгом або кварцовим зміцненням — під навантаження від навантажувача до стелажів.
Стовпчастий, стрічковий або плита — рішення приймаємо за результатами геології ділянки.
Електрика, освітлення, вентиляція, опалення, пожежна сигналізація — за потребою об’єкта.
Підкранові колії та балка до 20 т, з розрахунком колон під динамічні навантаження.
Роздягальні, душові, кімната прийому їжі — за нормами для вашої кількості змін.
Не каталог, а орієнтири. Будь-який розмір перераховується під вашу ділянку й задачу.
| Модель | Габарити | Площа | Висота | |
|---|---|---|---|---|
| P400невелика ділянка або майстерня | 16 × 25 м | 400 м² | 6 м | Налаштувати |
| P800цех із кран-балкою до 5 т | 20 × 40 м | 800 м² | 8 м | Налаштувати |
| P1200виробництво + склад сировини | 24 × 50 м | 1 200 м² | 9 м | Налаштувати |
| P2000лінія з краном до 20 т | 30 × 66 м | 2 000 м² | 10 м | Налаштувати |
Три рівні однієї будівлі. Каркас і габарити лишаються, змінюється те, що на них навішано.
Неутеплена оболонка. Для техніки, матеріалів і товару, якому не потрібен температурний режим.
Утеплена будівля для роботи людей і техніки цілий рік. Базовий вибір для складу та виробництва.
Будівля, куди заходить клієнт. Утеплений контур плюс представницька частина й повна інженерія.
Точний склад комплектації формується під ваш об’єкт. У конфігураторі можна зібрати будівлю покроково та побачити орієнтовний діапазон вартості.

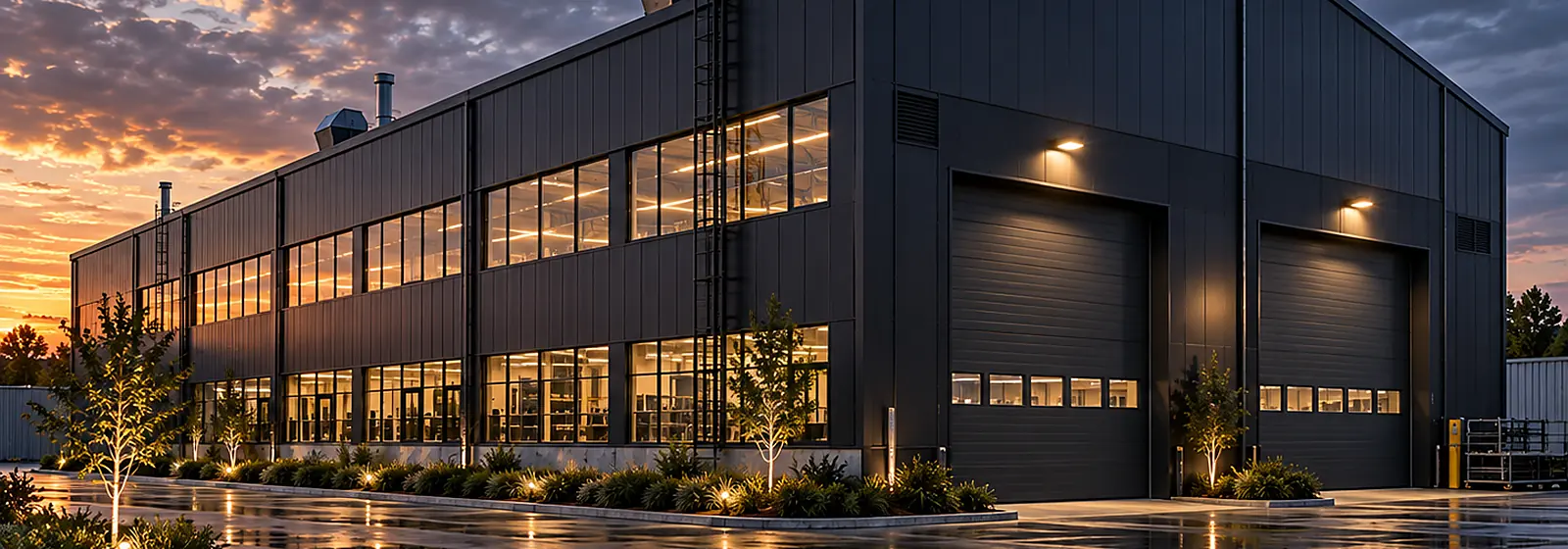

Це концептуальні візуалізації MODERN GROUP, а не здані об’єкти.
Якщо це не було закладено в розрахунок — майже завжди ні без підсилення. Колони й фундаменти під кран працюють на інші навантаження, ніж звичайний каркас. Дешевше закласти кран одразу, навіть якщо ставити його плануєте через рік.
Рахується від габариту обладнання: висота найвищої машини, плюс запас на обслуговування, плюс габарит вантажу на гаку, плюс сама кран-балка. Для цеху з краном 5 т це зазвичай 8–9 м до низу ферми.
Технологію зазвичай веде ваш технолог або постачальник обладнання — вони знають вимоги конкретних машин. Ми беремо на себе будівельну частину й узгоджуємо її з технологічним завданням.
Під верстати з динамічними навантаженнями часто потрібні окремі фундаменти, не пов’язані з основною плитою, — інакше вібрація піде по всій будівлі. Це вирішується на етапі проєктування, коли є ваги та схема кріплення обладнання.
Так. Типовий сценарій — перша черга під поточну лінію, друга через рік-два. Головне закласти це в генплан і фундаменти, щоб друга черга не вимагала переробки першої.
Надішліть габарити ділянки та задачу — підготуємо планування, склад комплектації та орієнтовний бюджет.
